1、設備功能：SPD-HT485_TCP 采用 3.4 寸彩色液晶顯示屏 ，支持 webserver ，測量值可以在顯示屏、 web頁面或網絡讀取到，設備支持以下網絡通訊協議：Modbus TCP 協議 、 SNMPv1/v2 協議、 UDP 協議、MQTT 協議。
設備支持溫濕度閾值報警、開關信號變化報警，報警信息將通過顯示屏、聲光、通訊協議、web 界面、 郵件等多種方式告警，設置可以通過web 界面或傳感器按鍵進行，支持 DC12-48V 電源適配器供電 ， 同時支持 POE 供電 ，不需使用 POE 分配器，設備支持 DC12V 對外供電 ，當使用此項功能時候 ，需使用高于 DC15V 電源為傳感器供電。
2、基本參數
|
溫度 |
測量精度/測量范圍： |
±0.5℃/-20-85℃ |
|
濕度 |
測量精度/測量范圍： |
±3%RH（典型值）/0-100%RH |
|
屏幕顯示 |
屏幕尺寸/屏幕類型： |
3.4 英寸/TFT 彩屏 |
|
開關量 |
數量/有無源類型： |
2路/無源干接點 |
|
繼電器 |
數量/報警模式： |
1路/自定義 |
|
串口服務器 |
數量： |
1 路 RS485 轉以太網網橋 |
|
供電輸出 |
對外供電： |
DC12V 0.5A |
|
超限報警 |
報警方式： |
現場聲光報警、郵件報警 |
|
通信參數 |
通訊協議： |
Modbus TCP / UDP / SNMP（V1、V2）/ MQTT |
|
數據存儲 |
記錄數量/存儲間隔： |
100000 條/自定義 |
|
電源 |
供電電源/雙重供電: |
DC12-48V /POE/同時支持 |
|
安裝 |
安裝方式： |
磁鐵或壁掛 |
|
尺寸 |
外殼尺寸： |
100*35*92mm |

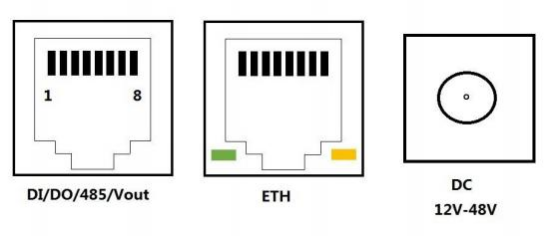

3、接口說明
設備下方有3個接口: DI/ DO/485/Vout 接口、ETH 網絡通訊接口、DC12V-48V。
DI/DO/485/Vout 接口，該接口可輸入 2 路開關量信號、1 路 485 信號 ，1 路繼電器輸出控制 ，1 路對外 DC12V
供電。

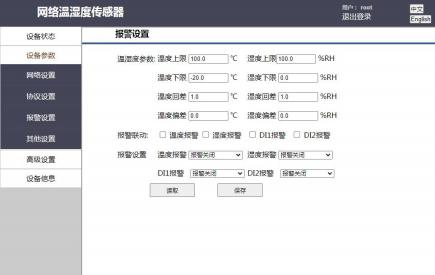

4、報警設置
用戶在該頁面可以設置溫度、濕度上下限報警閾值、報警回差值，用戶可以自由選擇是否開啟報警以及報警觸發條件，同時在該頁面用戶可以選擇報警是否需要聯動繼電器，如果選擇聯動，那么報警觸發時，繼電器將會工作。

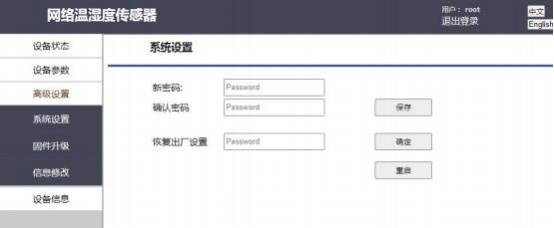

5、系統設置
用戶在系統設置界面可以更改 Web 登陸賬號密碼 ，以及對設備進行出廠恢復操作，出廠恢復設置密碼與 Web 登陸密碼一致。

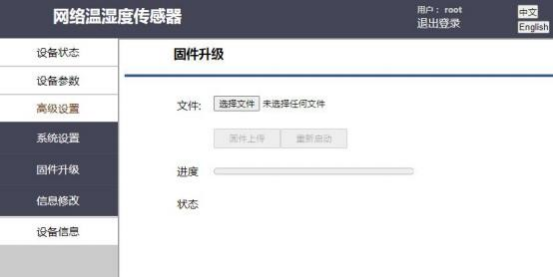

6、
固件升級
?

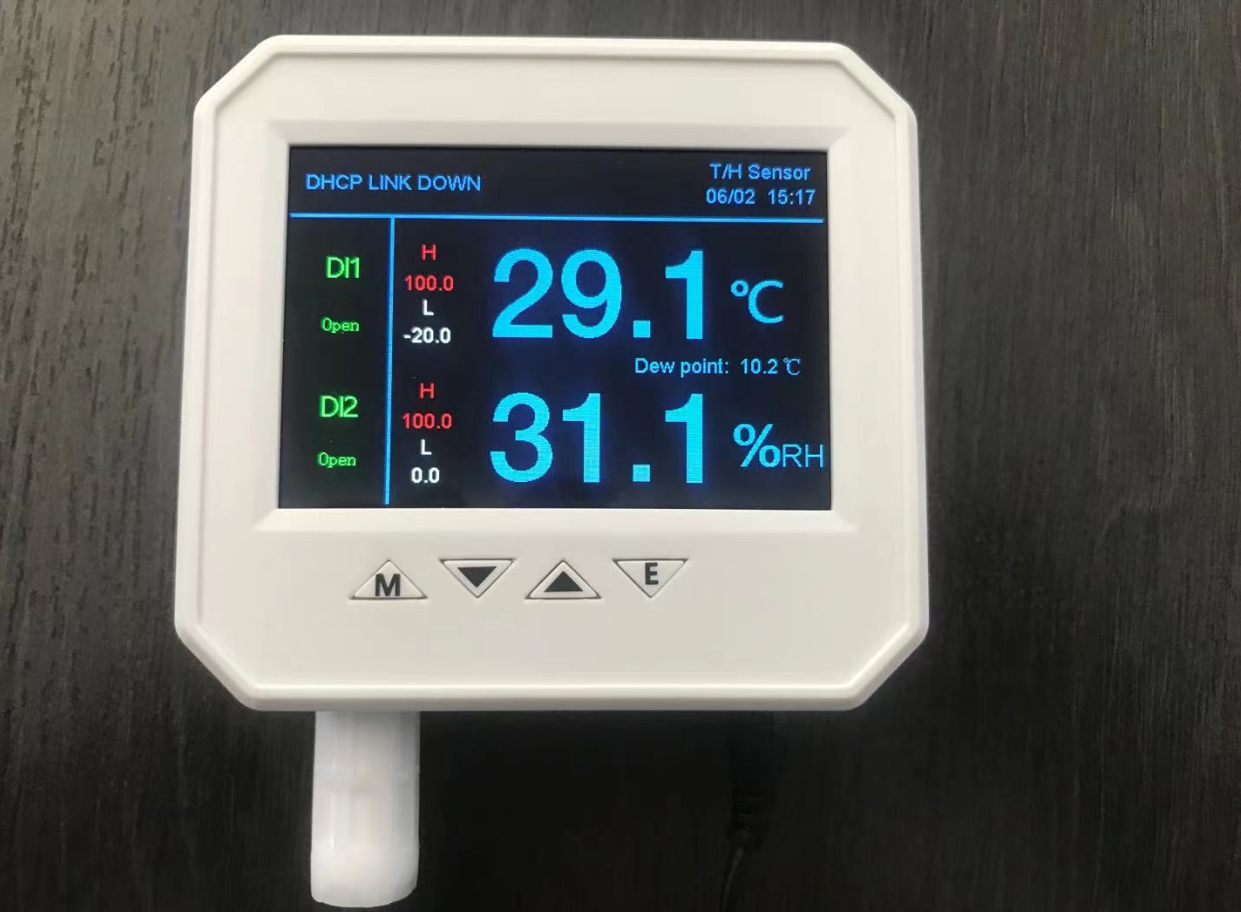

7、按鍵功能：設備本身自帶按鍵，用戶在無法使用 Web 頁面設置時，可以使用按鍵對設備進行設置。
1.菜單功能鍵：“ M” 。短按此按鍵 ，設備進入?yún)?shù)設置界面 ，進行參數頁面翻頁。
2.下翻按鍵：“ ▼”。進入?yún)?shù)設置頁面后，短按此按鍵 ，用戶可向下選中需要設置的參數 ，并可調整 IP、 閾值等數字參數。
3.上翻按鍵：“ ▲”。進入?yún)?shù)設置頁面后，短按此按鍵 ，用戶可向上選中需要設置的參數 ，并可調整 IP、 閾值等數字參數。
4.確認按鍵：“ E”。進入?yún)?shù)設置頁面后 ，到達需要設置參數的選項后 ，短按此按鍵即可進入相應參數進行設置。
